ESP32 点亮LED灯

作者：追风剑情 发布于：2026-5-21 21:21 分类：物联网

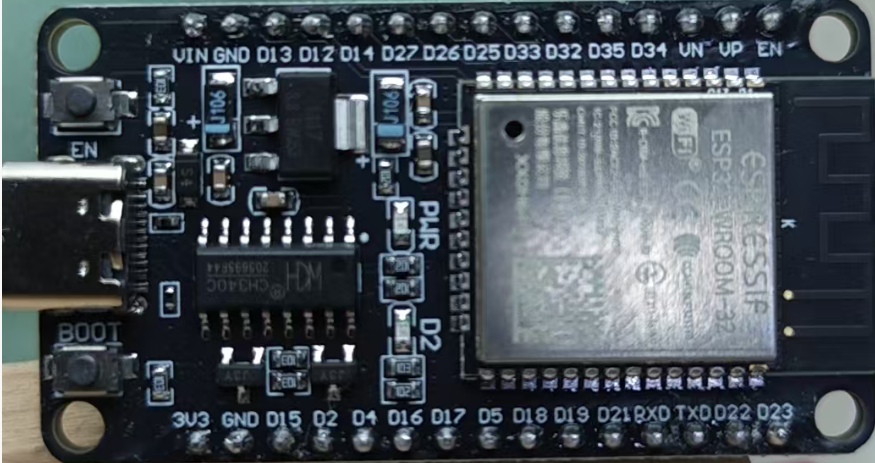

一、ESP32引脚


VIN：5V电源正级。
GND：VIN旁边的GND为5V电源的负级。
3v3：3.3V电源正级。
GND：3v3旁边的GND为3.3V电源的负级。

二、LED灯

长脚接电源正级，短脚接电源负级。它导通后两端会固定维持一个工作电压（红色约为 2.0V），剩下的电压由电阻承担。红色LED灯的额定电流通常为 20mA。本示例用了一个220Ω的电阻来限流，避免烧毁LED灯或引脚。

$(3.3V-2.0V)/220\Omega \approx 5.9mA$
$(5.0V-2.0V)/220\Omega \approx 13.6mA$

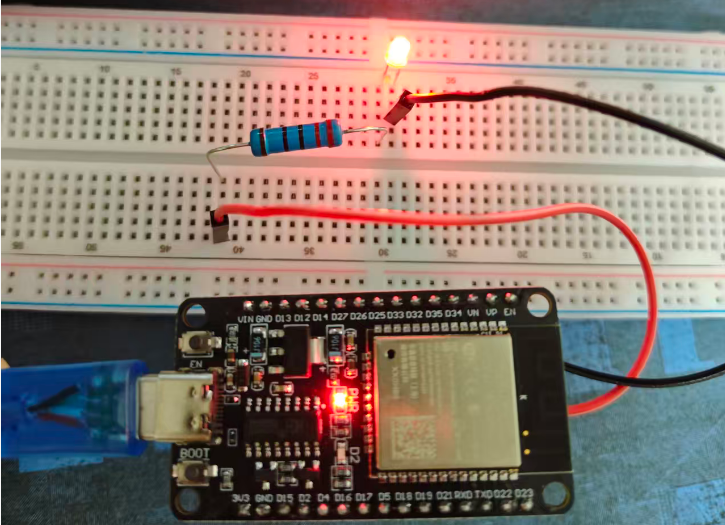

三、完整接线图


标签: IoT
