Shader Graph 自定义函数节点

作者：追风剑情 发布于：2026-3-2 18:25 分类：Shader

【官方文档】自定义函数节点

一、创建自定义函数节点

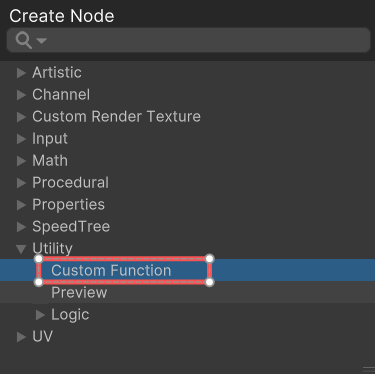

在 Shader Graph 工作区点击右键，在右键菜单中选择 Custom Function 。


二、编写自定义函数（String模式）

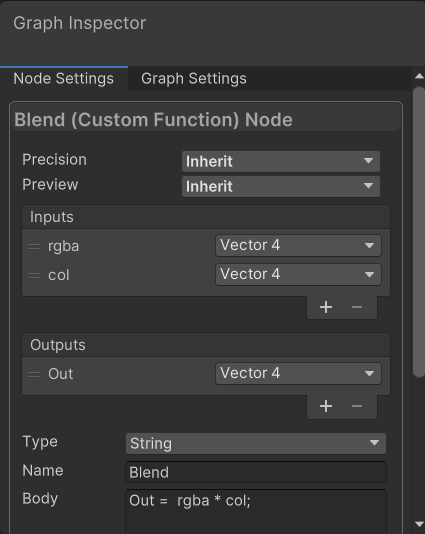

在自定义函数节点的 Graph Inspector 面板中设置函数输入(Inputs)/输出(Outputs)参数，Type选择String，Name设置函数名，Body中写函数体代码。


三、编写自定义函数（File模式）

1、创建 CustomFunction.hlsl 文件。

//添加预处理指令防止重复包含
#ifndef MY_CUSTOM_FUNCTION
#define MY_CUSTOM_FUNCTION
//自定义函数，_float为精度后缀
void Blend_float(float4 rgba, float4 col, out float4 Out)
{
    Out  =  rgba * col;
}
#endif

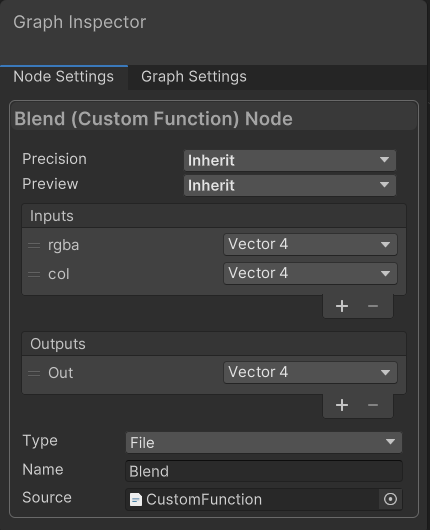

2、在自定义函数节点的 Graph Inspector 面板中设置函数输入(Inputs)/输出(Outputs)参数，Type选择File，Name设置函数名(不带精度后缀)，将文件拖到 Source 属性上。


四、在Blackboard面板中新建属性节点

点击Blackboard面板右上角的加号(+)分别创建纹理节点(Texture 2D)和颜色节点(Color)。并设置上测试用的纹理和颜色值。


五、连接各节点

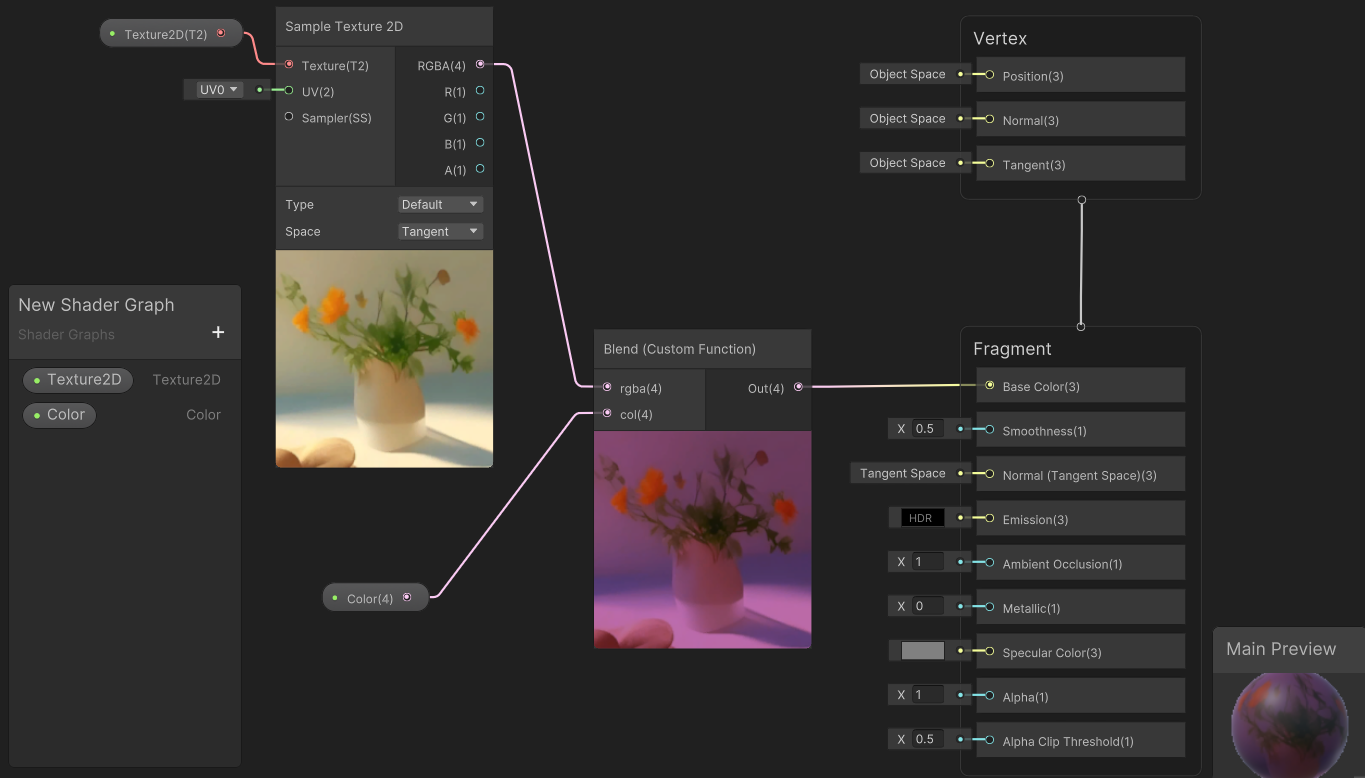

将Texture2D节点和Color节点的输出连接到自定义函数的两个输入参数，再将自定义函数的输出连接到着色器的 Base Color 属性上。


六、实时预览材质效果

在 Main Preview 窗口可以实时预览材质效果。
