逐片元操作阶段流程图

作者：追风剑情发布于：2017-8-6 15:40 分类：Shader

逐片元操作(Per-Fragment Operations)流程图

只有通过了所有的测试后，新生成的片元才能和颜色缓冲区中已经存在的像素颜色进行混合，最后再写入颜色缓冲区中。

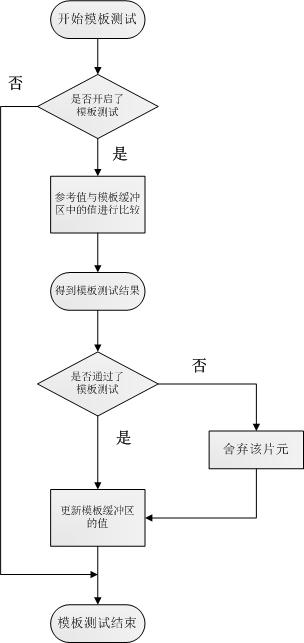

模板测试(Stencil Test)流程图

与之相关的是模板缓冲(Stencil Buffer)。实际上，模板缓冲和我们经常听到的颜色缓冲、深度缓冲几乎是一类东西。如果开启了模板测试，GPU会首先读取(使用读取掩码)模板缓冲区中该片元位置的模板值，然后将该值和读取(使用读取掩码)到的参考值(reference value)进行比较，这个比较函数可以是由开发者指定的。

模板测试通常用于限制渲染区域。另外，模板测试还有一些更高级的用法，如渲染阴影、轮廓渲染等。

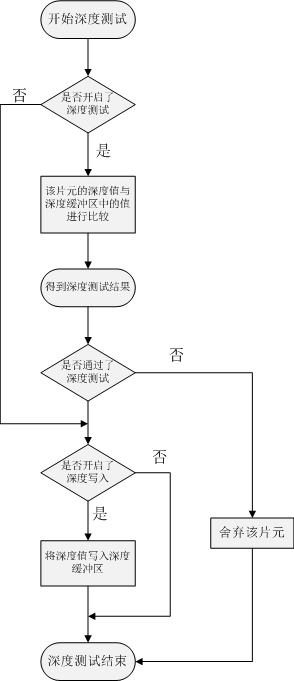

深度测试(Depth Test)流程图
