漫反射——逐像素光照

作者：追风剑情发布于：2016-9-8 23:26 分类：Shader

逐像素光照可以得到更加平滑的光照效果。但是，即便使用了逐像素漫反射光照，有一个问题仍然存在。在光照无法到达的区域，模型的外观通常是全黑的，没有任何明暗变化，这会使模型的背光区域看来就像一个平面一样，失去了模型细节表现。实际上我们可以通过添加环境光来得到非全黑的效果，但即便这样仍然无法解决背光面明暗一样的缺点。为此，有一种改善技术被提出来，这就是半兰伯特(Half Lambert)光照模型。

兰伯特光照模型Shader代码之逐像素光照

Shader "Custom/Chapter6-DiffusePixelLevel" {
	Properties {
		_Diffuse ("Diffuse", Color) = (1, 1, 1, 1)
	}
	SubShader {
		pass{
			Tags { "LightMode"="ForwardBase" }

			CGPROGRAM
			#pragma vertex vert
			#pragma fragment frag
			#include "UnityCG.cginc"
			#include "Lighting.cginc"

			fixed4 _Diffuse;

			struct a2v {
				float4 vertex : POSITION;
				//存储模型的顶点法线信息
				float3 normal : NORMAL;
			};

			struct v2f {
				float4 pos : SV_POSITION;
				//需要把法线传给片元着色器
				fixed3 worldNormal : TEXCOORD0;
			};

			v2f vert(a2v v) {
				v2f o;
				//把顶点位置从模型空间转换到裁剪空间
				o.pos = mul(UNITY_MATRIX_MVP, v.vertex);
				//把顶点法线从模型空间转换到世界空间
				//_World2Object: 顶点变换矩阵的逆转置矩阵,这里取矩阵的前三行前三列。
				o.worldNormal = mul(v.normal, (float3x3)_World2Object);

				return o;
			}

			//漫反射光照模型——逐像素光照
			fixed4 frag(v2f i) : COLOR {
				//得到环境光
				fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz;
				//得到在世界空间上的顶点法线
				fixed3 worldNormal = normalize(i.worldNormal);
				//得到光源方向(注意，此方法只适合仅有一个平行光的时候)
				fixed3 worldLightDir = normalize(_WorldSpaceLightPos0.xyz);
				//利用漫反射公式计算漫反射光
				fixed3 diffuse = _LightColor0.rgb * _Diffuse.rgb * saturate(dot(worldNormal, worldLightDir));
				//加上环境光的影响
				fixed3 color = ambient + diffuse;

				return fixed4(color, 1.0);
			}
			ENDCG
		}
	}
	FallBack "Diffuse"
}

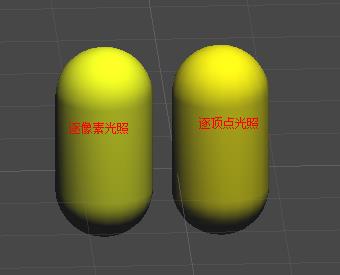

效果
